电子开关中的SP DP ST DT等代表的意思

2022-03-29 15:37:36


在客户向我们咨询纽子开关翘板开关电子开关时,我们经常会问客户是要SPST, SPDT, DPST, DPDT还是3PST, 3PDT之类的问题,这里就涉及到极数和投掷的概念

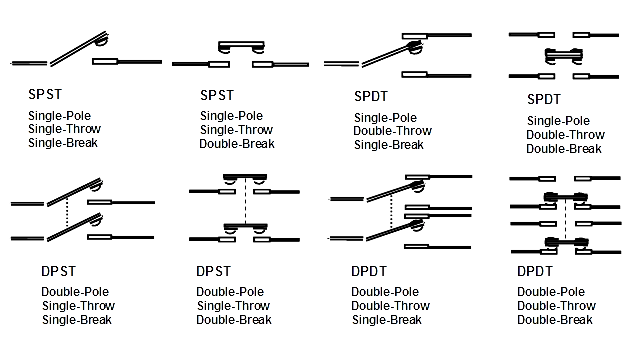

SP 和 DP 分别指单刀和双刀,ST 和 DT 分别指单掷和双掷。


极数是指开关控制的电路数量:SP开关只控制一个电路。 DP 开关控制两个独立的电路(就像两个机械连接的相同开关)。不要将“极”与“终端”混淆。例如,DPST 开关有四个端子,但它是 DP,而不是 4P 开关。


投掷是指执行器的极限位置:ST 开关仅在一个位置闭合电路。手柄的另一个位置是关闭。 DT 开关在 Up 位置和 Down 位置 (On-On) 闭合电路。 DT 开关也可以有一个中心位置(通常是 On-Off-On)。


迄今为止,单刀/掷和双刀/掷开关是最常见的开关,但也提供三重和四重配置。它们通常表示为 3PST、3PDT、4PDT 等
